La herramienta online ‘e-struc’ calcula la estructura mixta en una casa de mallorca

Desde tureforma os hablamos de e-struc.com, la eficaz herramienta online para el cálculo de estructuras de un modo directo e inmediato que se ha convertido en un aliado necesario al afrontar cualquier reforma o rehabilitación, aspecto que puede apreciarse en el trabajo desarrollado en una vivienda unifamiliar rural en Mallorca para el que se ha apostado con éxito por esta eficaz solución estructural en un trabajo desarrollado por el arquitecto Ignacio Moreno Rodríguez.
Así, en esta se ha calculado una estructura de forjados de madera nuevos, conservando los materiales, geometría y acabados de la construcción original, y se logra gracias a la formación de una estructura mixta.

CONSIDERACIONES PREVIAS
Cabe indicar que los forjados de madera pueden no reunir las suficientes prestaciones en cuanto a resistencia o deformación si modificamos sus condiciones de trabajo. Incluso sin cambios sobre las condiciones actuales de carga, puede que sea necesario reforzarlos porque se diseñaron insuficientes, o porque es necesario que cumplan las condiciones que fija la normativa, si lo que estamos realizando es una reforma de cierta entidad sobre el edificio, o una rehabilitación integral.

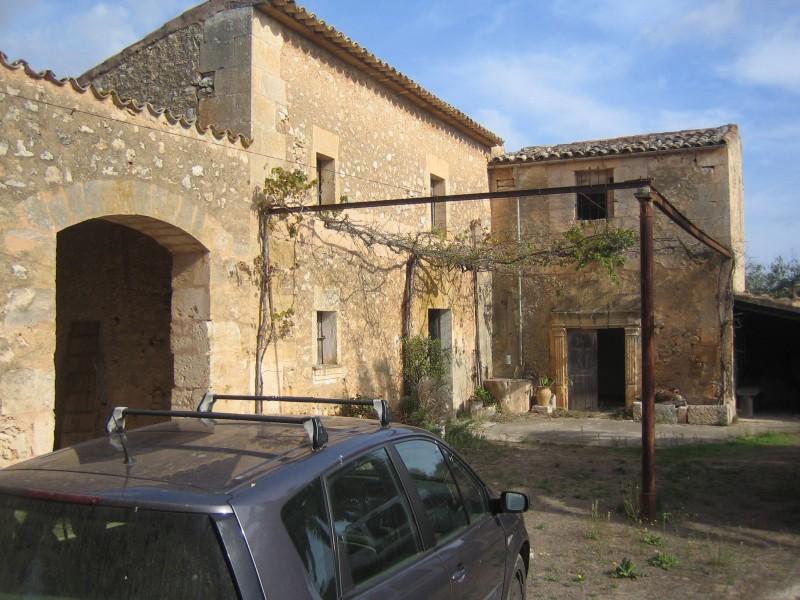

Hay que resaltar que puede que el entrevigado esté suelto y que, tras una limpieza, pueda aprovecharse la madera para rehacer el forjado. Bastará hacer una comprobación y calcular la estructura existente con las nuevas condiciones de carga, y a lo mejor sólo con aligerar los acabados puede valer la estructura sin necesidad de refuerzo. Sin embargo, es también posible que la estructura de madera no reúna las condiciones suficientes, por mal estado, podredumbre o agotamiento, lo que hace imposible ni siquiera plantearse el refuerzo. Este es el caso que os detallamos como ejemplo, el de una rehabilitación en la que se desea respetar todo lo posible la forma, la estructura y los acabados del edificio existente pero no se puede aprovechar el material estructural. Se trata de una vivienda unifamiliar rural en Mallorca, con estructura de muros de carga de mampostería de piedra de marés, con dinteles y esquinas de sillería.

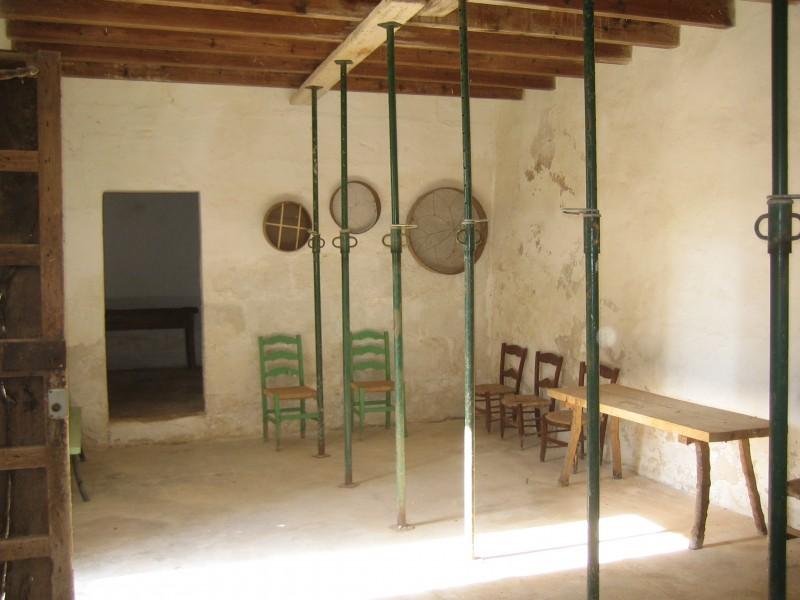

Así pues, se encuentran, en la planta primera, forjados de viguetas de madera con entrevigado de tabla y acabado de baldosa cerámica y faldones de cubierta resueltos con forjados de viguetas de madera inclinados con tabla de ripia y acabado en teja curva. En la rehabilitación se respeta la escuadría, la separación y la geometría de los forjados, pero la madera no es aprovechable y se ha de reponer.

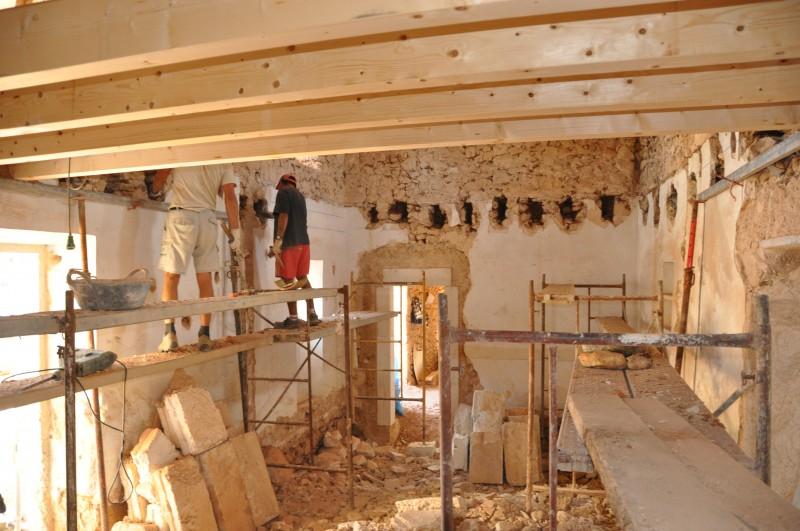

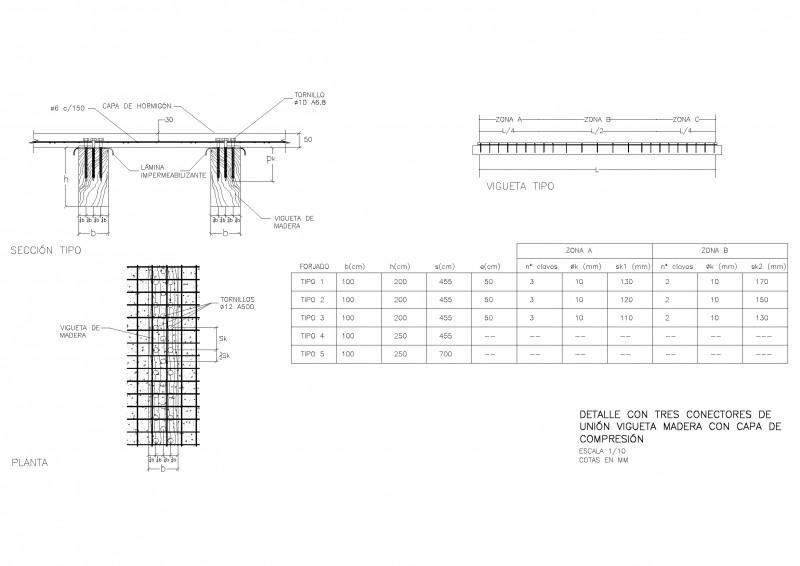

Por otro lado, realizado el cálculo de los forjados con madera nueva y con las dimensiones existentes,la solución no es válida en los forjados de planta, así que se calcula el refuerzo del forjado como si fuera un forjado existente que se ha de reforzar. Es necesario refuerzo. La nueva estructura es una estructura mixta de madera con una pequeña losa de hormigón armado. La conexión se realiza mediante tornillos en la cara superior de las viguetas nuevas, que resuelven los problemas del esfuerzo rasante y aseguran el trabajo conjunto de ambos materiales. Las nuevas viguetas se colocan en el hueco que han dejado las antiguas, lo que evita intervenir sobre el muro de carga.
Para la cubierta, al modificar el acabado e ir a una solución más ligera sí es posible mantener sin refuerzo la escuadría existente: el cálculo de la estructura, con las dimensiones iniciales, indica que la estructura es válida.

De esta manera, Gracias a una disminución de las cargas se logra que las medidas de las viguetas originales cumplan las condiciones exigidas para el forjado inclinado de la cubierta. Esta intervención en la estructura ha permitido conservar una tipología estructural y hacerla válida y compatible con la normativa vigente.

MÁS SOBRE E-STRUC

Se trata de un sistema creado y gestionado por profesionales y técnicos de larga experiencia en diseño y construcción de soluciones estructurales de edificios, tanto para soluciones convencionales con materiales y sistemas tradicionales, como sistemas industriales e innovadores. Además todo este conocimiento se inserta en herramientas de las nuevas tecnologías de la información, con actualización permanente y adaptación a cambios normativos y mejoras técnicas.

COMPLETA Y AUTÓNOMA
Estamos explicando qué es e-struc, pero para ello quizá convenga determinar claramente lo que no es. Así, os comentamos que e-struc no es un programa informático ni una página web sino un servicio completo y autónomo, una herramienta que permite al usuario introducir los casos a resolver de manera sencilla y obtener su solución totalmente definida mediante planos, memoria y cálculos justificativos adaptados a la normativa vigente.
En este aspecto, hay que destacar que la eficaz herramienta permite, por el momento, el cálculo de 17 tipos de procedimientos, de los que podemos señalar vigas, cargaderos, refuerzo de forjados, muros de contención y zapatas, entre otros (la lista se irá ampliando en los próximos meses). Seleccionando el procedimiento elegido e introduciendo los datos necesarios para el cálculo, la interfaz devuelve, además de los datos y resultados básicos (con dimensiones y armaduras principales en su caso), tres tipos de archivos descargables:

* una memoria constructiva en formato de texto.

* una memoria de cálculo con los datos de cargas, solicitaciones, comprobaciones de cálculo y diagramas de solicitaciones y deformaciones.
* un dxf con los planos del elemento calculado, plano general y detalles de apoyos y uniones, que pueden abrirse con autocad o con cualquier otro programa de dibujo.

Asimismo, e.struc cuenta además con un canal de youtube en el que consultar diversos tutoriales de uso de la herramienta. Así mismo, en las próximas semanas irán saliendo en el blog que acompaña a la herramienta varios tutoriales detallados en texto con repaso de conceptos para cada uno de los procedimientos.
¿POR QUÉ E-STRUC?
La diferencia entre e-struc y los programas informáticos de estructuras es que con e-struc:

1. No es necesario tener unos conocimientos específicos de estructuras.
2. No es necesario aportar datos numéricos de cálculo: ni de cargas ni de materiales.

3. No es necesario conocer la normativa aplicable.

4. No es necesario tener conocimientos de informática ni de manejo de programa alguno.

5. No es necesaria actualización alguna, ya que es un servicio que se actualiza automáticamente.

6. No instala ni altera ningún componente del equipo del usuario.

7. Cualquier profesional o ente interesado o dedicado a la construcción o rehabilitación de estructuras de edificios

Por otra parte, cabe resaltar que para poder contar con esta aplicación tan sólo es necesario:

1. El empleo de un navegador web convencional. Puede utilizarse en cualquier dispositivo con conexión a internet.

2. Sólo necesita datos geométricos y constructivos generales sobre la consulta, que el usuario pueda conocer.
3. Provee la mejor solución requerida de acuerdo y particularizada a las condiciones y necesidades del usuario.

4. La información es suministrada en los formatos de uso convencional (odt, dxf, ods) que pueden ser personalizados y editados por el usuario.

Y es que se trata de una herramienta muy práctica que será especialmente eficaz para arquitectos, arquitectos técnicos, aparejadores, ingenieros, diseñadores de interiores, constructores, gabinetes técnicos… así como para cualquier profesional o ente interesado o dedicado a la construcción o rehabilitación de estructuras de edificios.
